В данной статье мы рассмотрим предпосылки появления PLM и его базовые механизмы.
До PLM существовало программное обеспечение для 2D и 3D-проектирования (САПР, CAD - Computer-Aided Design), моделирования (CAE - Computer-Aided Engineering) и цифрового производства (CAM - Computer-Aided Manufacturing).
Ключевым прорывом в инженерном ПО стало внедрение баз данных для хранения информации об изделиях. Это позволило организовать взаимодействие между инженерами, обеспечить разработку сложных продуктов с множеством вариантов исполнения. Главное преимущество такого подхода — устранение дублирования данных и создание единого достоверного источника информации.
Исторически сначала появились PDM-системы (Product Data Management — система управления данными об изделии), которые решали задачи управления CAD-данными, их взаимосвязями и инженерными процессами разработки. PLM-системы возникли на базе PDM, значительно расширив функционал: от управления проектами, спецификациями и изменениями до контроля качества, работы с поставщиками и интеграции с ERP-системами.
PDM-системы заложили базовые механизмы управления жизненным циклом данных. Каждый из этих механизмов прост сам по себе, но в сочетании позволяет моделировать сложные бизнес-процессы. Ключевые механизмы включают:
- Версионность
- Жизненные циклы
- Политики управления
Эти механизмы определяются для каждого типа данных, что позволяет фиксировать взаимозависимости и отслеживать изменения.
Типы данных и модель данных
Типы данных – представляют объекты предметной области (например, детали).
Атрибуты – отражают свойства объектов предметной области (материал, размеры).
Связи – соответствуют отношениям между объектами.
Типы данных, атрибуты и связи формируют модель данных – основу для работы с информацией. Модель данных и датацентричность – ключевые понятия, которым мы посвятим отдельную статью.
В машиностроении базовой моделью данных является ДСЕ (детали и сборочные единицы).
ДСЕ могут относиться к различным типам: болты, валы, редукторы, насосы и другие. Базовый тип "деталь" включает общий набор атрибутов (например, обозначение, наименование, …), описывающих все подмножество деталей, тогда как специализированные типы, такие как "болты", дополняют этот набор специфическими свойствами, характерными только для данного вида изделий (например, шаг резьбы).
Типы могут наследовать свойства, расширяя модель данных.

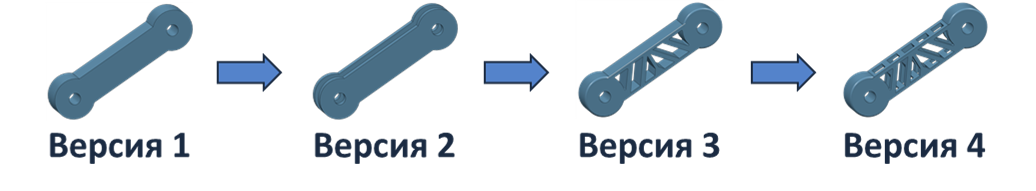

Версионность
При разработке изделия необходимо отслеживать его модификации (изменения). Эта эволюция происходит в хронологическом порядке (с течением времени) и применяется к бизнес-объектам.
В зависимости от отрасли и компании эти отдельные модификации могут иметь разные названия, но чаще всего используются термины «версия» или «ревизия».
В процессе разработки изделия все изменения требуют четкого отслеживания. Эти последовательные изменения отражают эволюцию (развитие) объекта во времени.
В различных отраслях и компаниях такие модификации могут называться по-разному, но наиболее распространены термины:
- версия (версионирование)
- ревизия

Жизненные циклы
Каждая ревизия объекта проходит через четко определенные состояния, отражающие этапы её существования. Эти состояния (такие как, например, "В работе", "На утверждении", "Выпущен", "Устарел") представляют дискретные уровни завершённости.
Участники процесса могут влиять на переход между состояниями, перемещая ревизию объекта вперёд по жизненному циклу или возвращая на предыдущие этапы.
Ключевые особенности:
- Определенная последовательность состояний для каждой ревизии
- Чёткие критерии перехода между этапами
- Возможность как повышения, так и понижения состояний (где это предусмотрено)
- Разграничение прав участников на управление переходами

Политики управления
Политики управления регламентируют работу с объектами на каждом этапе их жизненного цикла. Каждое состояние объекта определяет: какие операции с ним допустимы, кто имеет право их выполнять, а также какие автоматические процессы должны быть запущены. По сути, политики представляют собой набор правил, которые контролируют переходы между состояниями, требуемые согласования, уровни доступа и принципы версионирования.

Жизненные циклы служат для моделирования повторяющихся процессов, автоматически применяясь к каждой версии бизнес-объекта. Базовые механизмы PLM (версионирование, жизненные циклы и политики управления), будучи простыми по отдельности, в сочетании позволяют реализовывать сложные бизнес-процессы. Главное преимущество такого подхода — минимизация ручных взаимодействий между участниками: система автоматически координирует сотрудничество на основе событий и изменений состояния объектов.
Таким образом, PLM-система обеспечивает комплексное отображение информации по любому бизнес-объекту, включая его основные характеристики, тип данных, текущую стадию проекта и номер ревизии. Пользователь может моментально определить степень готовности объекта, увидеть ответственных исполнителей и текущий этап процесса согласования. Кроме того, система автоматически отображает все связанные объекты, что позволяет анализировать взаимосвязи в рамках проекта.
